Photoneo MotionCam-3D L操作指南
發布時間：2021-12-06 20:08:37 作者：顯揚科技
交付范圍
■MotionCam-3D L
■臺式PoE注入器（輸入：90~264 VAC，輸出：33.6 W，56 V PoE，IEEE802.3at）
■M12-X（m）RJ45（m）以太網電纜
MotionCam-3D 的操作
MotionCam-3D L由Photoneo控制應用程序操作。Photoneo控制系統允許用戶通過圖形用戶界面手動控制掃描儀，或通過提供的API以編程方式控制掃描儀。
一般參數
深度貼圖分辨率（靜態模式）1600 x 1200
深度貼圖分辨率（動態模式）1120 x 800
最高每秒20幀
最大對象/攝像機速度40米/秒
3D點吞吐量每秒1500萬點
GPU NVIDIA Pascal™ 具有256個CUDA內核的GPU體系結構
尺寸80 x 68 x 627毫米
基線550毫米
重量1500克
掃描范圍和性能
掃描范圍778-3034毫米
深度范圍2256毫米
z=778 mm時的掃描區域410 x 518 mm
z=3034毫米時2495 x 1836毫米
相機模式
點尺寸（@z=1239 mm）1.050 mm
精度1.250毫米
時間噪聲0.150毫米
掃描儀模式
點尺寸（@z=1239 mm）0.720 mm
精度0.900毫米
時間噪音0.10米

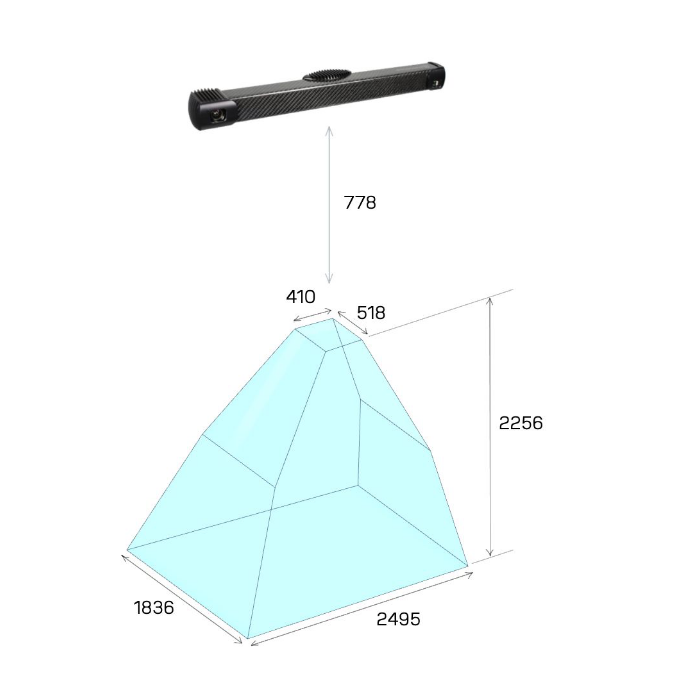

掃描體積-L型
安裝MotionCam-3D
安裝選項：
■使用4x M4螺釘和適當尺寸的金屬安裝板-散熱的首選安裝方法。
■使用M8螺釘。
■使用帶有三腳架的3/8-16 UNC螺釘。
警告
熱表面警告當設備在使用中時，處理單元的表面可能會變得接觸熱。將設備安裝在金屬安裝板上，該金屬安裝板將充當散熱橋或使用碳體操縱設備。
安裝地點限制：
■為自然對流冷卻留出25 mm的間隙。
■掃描儀的工作溫度為0°C至45°C。?最佳掃描性能的工作溫度為22°C至25°C。
■將motioncam與高壓設備和產生高電氣噪聲的設備分開。
