基于顯揚科技自主研發3D機器視覺HY-X3在PCB板尺寸檢測的應用
發布時間：2022-08-12 14:42:03 作者：顯揚科技
行業現狀：
PCB檢測，就是檢驗 PCB 設計的合理性，測試其在生產過程中可能出現的問題或缺陷，確保產品的功能性和外觀性，提高最終產品的生產良率，是PCB生產過程中極其重要的步驟，是必不可少的生產流程。PCB的尺寸在制造過程中起著至關重要的作用，如果不嚴格把控，可能無法為后期通孔鍍層甚至電子元件放置形成適當?shù)倪B接點，就會造成生產資源的浪費。檢測PCB板尺寸是否符合設計圖紙標準是PCB檢測中重要的一個環節。
難點：
由于電子元器件的飛速發展，PCB在市場中的需求也是越來越大，在大量生產的壓力下客戶要求產出效率，不只是對生產機具效率的提升,也要求量測儀器的量測效率要能與生產效能匹配。及時檢測并反映問題所在，能更好地更高效率地產出功能完善的PCB板。
解決方案：

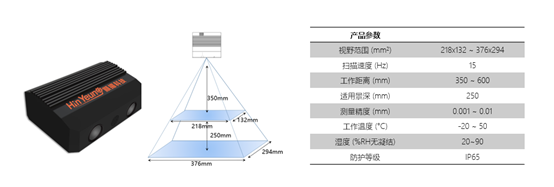

顯揚科技自主研發的高速高清三維機器視覺設備HY-X3測量精度能達到微米級，使用該產品能很好地解決PCB板尺寸檢測中的問題。
步驟：

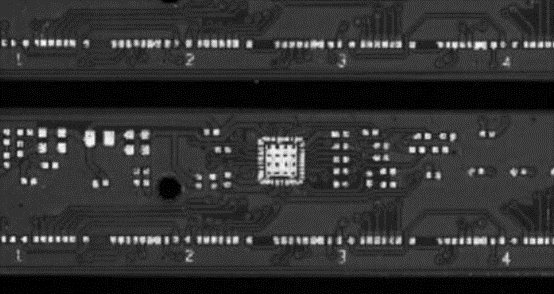

1、顯揚科技的3D視覺設備HY-X3獲取PCB板的原始三維點云數據；
2、然后將三維點云數據進行降維處理并映射二維深度圖，定位出PCB板的位置，并通過濾波與分割的方式減小噪點對PCB板點云的影響；
3、通過計算PCB板尺寸的高度信息，判斷PCB板尺寸是否符合標準，并對不符合尺寸標準的PCB板進行定位并輸出缺陷信息。
方案優勢：
1、適用性強：顯揚科技的3D視覺設備HY-X3能抑制環境光的干擾，針對高反光的特性也能完整成像，解決目前大多數同類零部件測量問題；
2、速度快：3~5秒內完成PCB板尺寸掃描和不合規PCB板尺寸檢測計算，每小時可完成約700次檢測；
3、損耗少：非接觸的三維成像檢測，能避免非接觸式的三維測量對待測件的接觸導致的磨損，解決PCB測量損耗問題；
4、精度高：顯揚科技的3D視覺設備HY-X3的成像精度高達0.1mm，可高精度測量，判斷缺陷檢測信息正確率高達99%。
顯揚科技由香港中文大學博士團隊創建，主要研究并產業化高速高清三維機器視覺系統，以及智能工業機器人系統。其研發的三維機器視覺設備精度能達亞微米級，三維數據采集幀率高達310幀，此外還具有高精度、大景深、高穩定性的優勢，可實現高效率機器人引導，以及工業檢測與測量。顯揚科技的產品主要應用在對采集速度要求較高的快速工業產線、物流樞紐以及對測量精度要求高的精密制造、軍工航天、半導體產業等。
