應用案例分享 | 基于高精度三維機器視覺的曲面汽車中控屏檢測系統應用

發布時間：2023-05-31 15:40:48 作者：顯揚科技

#3D# #智能檢測# #三維機器視覺# #曲面汽車中控屏# #曲面屏幕#

Part.1 行業背景

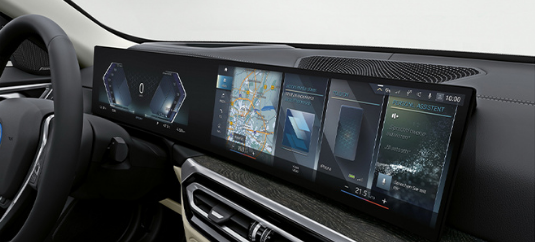

隨著智能化和電動化的不斷發展，為了提升汽車的市場競爭力和用戶體驗，汽車內部的電子設備和系統也在不斷升級和創新，其中，曲面汽車中控屏見車系統已經成為目前汽車中控屏幕的主流趨勢。該技術不僅提升了汽車科技含量，還為汽車行業帶來了更多的商機和市場需求。

在汽車生產過程中，中控屏幕質量是至關重要的一環，然而，由于曲面屏幕的反光程度和特殊形狀，傳統的2D屏幕檢測方法已經無法適用。因此，很多大型汽車制造廠對于汽車中控屏幕的檢測效率、質量提出了更高的要求。

為了解決這一痛點，機器人搭配三維機器視覺系統的使用，已經成為一種有效的解決方案，這種系統可以對抗曲面高反光，輸出對觸摸玻璃的完整成像，提高曲面屏幕的質量和穩定性，為消費者提供更便捷、更舒適的汽車駕駛和乘坐體驗。

Part.2 行業難點

曲面的屏幕通常具有復雜的曲率和形狀，受汽車中控屏幕的反光程度和特殊形狀影響，傳統的2D屏幕檢測方法已經無法適用。傳統的曲面汽車中控屏檢測系統使用的傳感器精度和響應速度較低，容易導致手勢和操作的識別和響應不夠準確和快速，影響用戶的體驗和安全性。另外，各種復雜的干擾和噪聲也會對系統的性能和穩定性產生負面影響。

基于三維機器視覺與機器人的智能檢測，可以對每個曲面中控屏玻璃輸出完整的成像，進行高精度檢測。

Part.3 解決方案

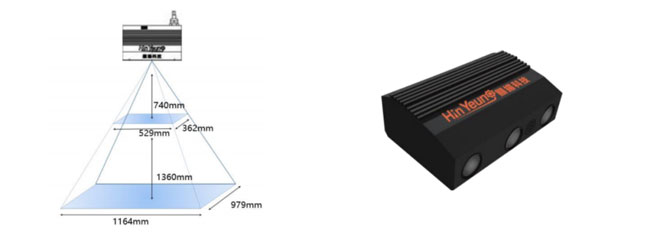

為有效解決傳統檢測方式下的檢測痛點，該項目選用顯揚科技HY-M5三維視覺系統，該系統具有廣闊的視野，范圍達到529x362-1164x979mm²，通過機械臂自動移動和旋轉，從多個角度和方向檢測曲面屏幕。此外，HY-M5掃描速度為10-300Hz，掃描精度能精確至±0.01mm，能夠快速、準確地檢測曲面汽車中控屏，提高檢測效率和把控屏幕生產質量。

Part.4 方案優勢

1、高精度：HY-M5三維機器視覺系統可以通過高分辨率的攝像頭對汽車曲面中控屏幕進行高精度的檢測，捕捉屏幕上的細節和變化，檢測出微小的變形和缺陷，提高檢測的準確性和可靠性。

2、高效率：HY-M5三維機器視覺系統可以在曲面屏幕高反光下輸出屏幕的完整成像，實現快速的檢測和數據處理，提高檢測效率。

3、自動化：HY-M5三維機器視覺系統可以實現自動化的檢測，可以減少人工成本并提高檢測的穩定性和可重復性。

4、靈活性強：HY-M5三維機器視覺系統可以適用于不同廠家、不同形狀和大小的曲面屏幕，通過不同的算法和模型適應不同的檢測需求，使得曲面屏幕的質量有保障。

顯揚科技由香港中文大學博士團隊創建，主要研究并產業化高速高清三維機器視覺系統，以及智能工業機器人系統。其研發的三維機器視覺設備精度能達亞微米級，三維數據采集幀率高達310幀，此外還具有高精度、大景深、高穩定性的優勢，可實現高效率機器人引導，以及工業檢測與測量。顯揚科技的產品主要應用在對采集速度要求較高的快速工業產線、物流樞紐以及對測量精度要求高的精密制造、軍工航天、半導體產業等。
